一、测区概况
2019年3月长沙群力测绘科技有限公司应某集团有限公司要求,承接了湖南省永州道县某农业生态园1:2000地形图测绘,目的是为该农业生态园下一步开发提供基础地形图资料。
二、测区自然地理概况
测区位于山区区域,无人机飞行高度相对于最高点500米,平均高度450米属于开放的低空空域。附近没有军事区域,无民用机场,不在机场空域,民航航线上。飞行空域情况良好。
三、仪器设备
1)大疆精灵 4 RTK一台;
四、坐标及高程系统
投影方式采用高斯-克吕格3°带投影,中央子午线为 111°;平面坐标采用国家2000坐标系;高程基准采用 1985国家高程基准;基本等高距:采用1985国家高程基准,基本等高距 2m,高程注记至 0.1米。
五、外业航飞
外业因作业区域用途需求,对测区内房屋精度要求高,航飞时采用大疆Phantom 4 RTK,设置像控点9个。航测参数设置为:
1) 航向重叠率: 80%
2) 旁向重叠率为60%
3) 飞行高度: 100米
4) 飞行速度: 7M/S
5) 相片比例: 3:2
6) 飞行面积约9.172平方公里
7) 地面分辨率为12.02cm

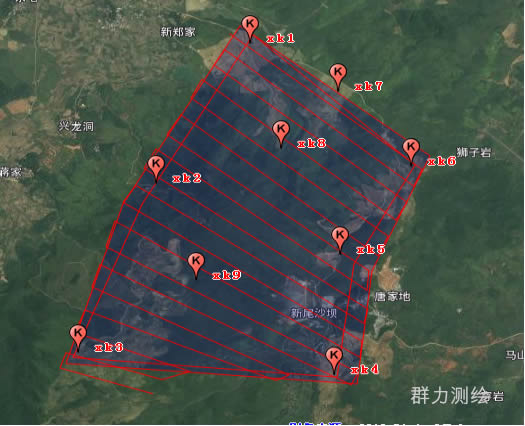

航线规划图

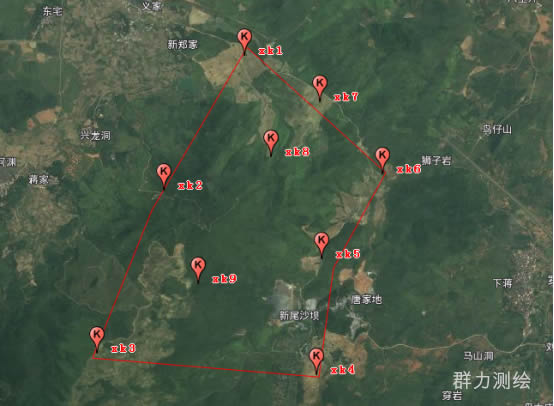

像控点布设
六、内业处理
内业航飞照片共724张,采用pix4d软件进行空三处理,像控的平面精度均在10厘米之内,高程精度均在30公分之内。

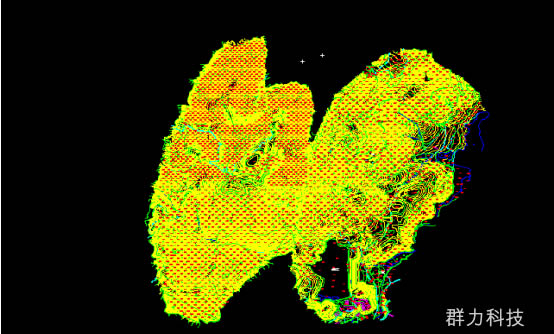

部分采集成果图
七、精度检核
八、人工测量与航测比较

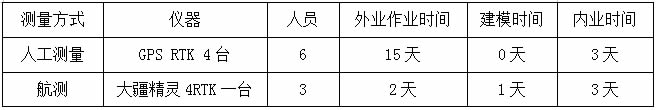

该项目由于区域面积小,人工测量与航测两者比较如下:
通过两者比较,航测人员成本和外业作业成本减少了一半以上,作业效率提高了一倍以上。航测可以快速高效服务于高精度客户。
