4D产品

4D Products

4D产品

4D Products

一、关于4D产品

       随着测绘技术和计算机技术的结合与不断发展，地图限于以往的模式，现代数正在上传...字地图主要由DOM（数字正射影像图）、DEM（数字高程模型）、DRG（数字栅格地图）、DLG（数字线划地图）以及复合模式组成。

       DOM（数字正射影像图）：

       利用航空相片、遥感影像，经象元纠正，按图幅范围裁切生成的影像数据。它的信息丰富直观，具有良好的可判读性和可量测性，从中可直接提取自然地理和社会经济信息。

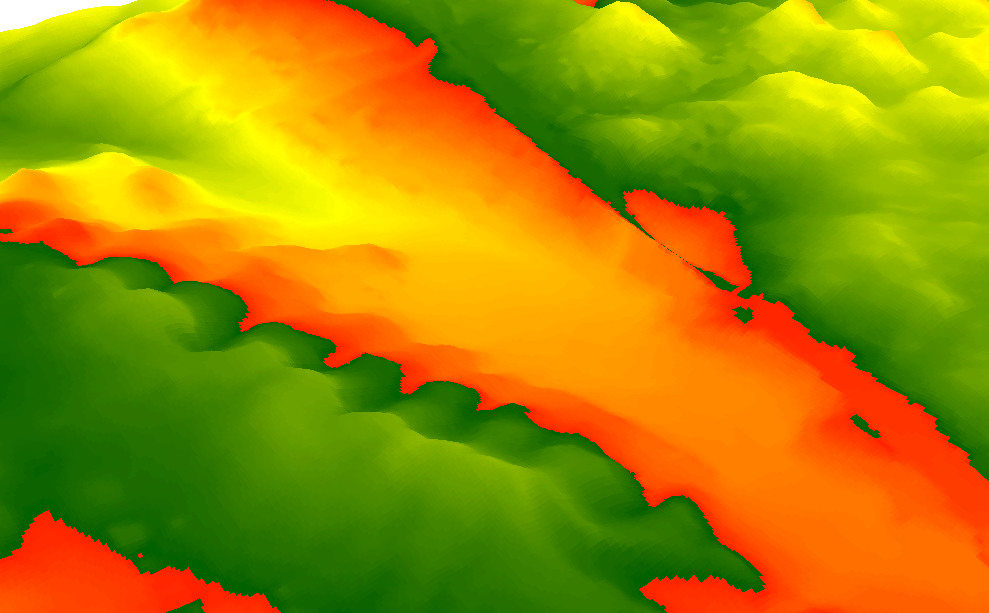

       DEM（数字高程模型）：

       数字高程模型是以高程表达地面起伏形态的数字集合。可制作透视图、断面图，进行工程土石方计算、表面覆盖面积统计，用于与高程有关的地貌形态分析、通视条件分析、洪水淹没区分析。

       DRG （数字栅格地图）：

       数字栅格地图是纸制地形图的栅格形式的数字化产品。 可作为背景与其他空间信息相关，用于数据采集、评价与更新，与DOM、DEM集成派生出新的可视信息。

       DLG （数字线划地图）：

       现有地形图上基础地理要素分层存储的矢量数据集。数字线划图既包括空间信息也包括属性信息，可用于建设规划、资源管理、投资环境分析等各个方面以及作为人口、资源、环境、交通、治安等各信息系统的空间定位基础。

二、4D产品成果

倾斜摄影测量

一、关于倾斜摄影测量

       倾斜摄影技术是国际摄影测量领域近十几年发展起来的一项高新技术，该技术通过从一个垂直、四个倾斜、五个不同的视角同步采集影像，获取到丰富的建筑物顶面及侧视的高分辨率纹理。它不仅能够真实地反映地物情况，精度地获取物方纹理信息，还可通过先进的定位、融合、建模等技术，生成真实的三维城市模型。该技术在欧美等发达国家已经广泛应用于应急指挥、国土安全、城市管理、房产税收等行业。

       倾斜摄影测量技术以大范围、高精度、高清晰的方式全面感知复杂场景，通过高效的数据采集设备及专业的数据处理流程生成的数据成果直观反映地物的外观、位置、高度等属性，为真实效果和测绘级精度提供保证。同时有效提升模型的生产效率，采用人工建模方式一两年才能完成的一个中小城市建模工作，通过倾斜摄影建模方式只需要三至五个月时间即可完成，大大降低了三维模型数据采集的经济代价和时间代价。目前，国内外已广泛开展倾斜摄影测量技术的应用，倾斜摄影建模数据也逐渐成为城市空间数据框架的重要内容。

二、倾斜摄影成果

遥感影像

一、关于遥感影像

       遥感影像是指记录各种地物电磁波大小的胶片或照片，主要分为航空像片和卫星相片。

       用计算机处理的遥感图像必须是数字图像。以摄影方式获取的模拟图像必须用图像扫描仪等进行模/数(A/D)转换；以扫描方式获取的数字数据必须转存到一般数字计算机都可以读出的CCT等通用载体上。计算机图像处理要在图像处理系统中进行。图像处理系统是由硬件(计算机、显示器、数字化仪、磁带机等等)和软件(具有数据输入，输出，校正，变换，分类等功能)构成。图像处理内容主要包括校正、变换和分类。

二、遥感影像应用

       土地覆盖监测：土地覆盖是人地相互作用过程的最终体现，也是地球表层系统明显的景观标志，土地覆盖变化又会引发一系列环境的改变。遥感技术因其能提供动态、丰富和廉价的数据源已成为获取土地覆盖信息行之有效的手段。

       森林覆盖监测：森林是陆地生态系统的主体，是人类赖以生存的基础资源。传统五年一次的一类调查和十年一次的二类调查存在更新周期长、历经时间长、样地易被对待、数据可比性差等缺陷，难以科学、准确评估森林资源和生态状况变化。

       遥感具有宏观性、客观性、周期性、便捷性等特点，已经在森林资源清查(一类调查)和规划设计调查(二类调查)中大显身手。

       草地覆盖监测：草地是仅次于森林资源的陆地植物资源。遥感技术在草地资源调查、分类和制图中得到应用，大大地提高了草地资源调查与制图的精度，促使草地分类由定性逐渐走向定量化，可以完成草地退化监测与评估，节省了人力、物力和财力。

       湿地资源监测：湿地是地球上水陆相互作用形成生态系统，是自然界富生态多样性的景观和人类最重要的生存环境之一。

       实时监测湿地种类及其数量，为湿地的保护提供第一手材料显得尤为重要。遥感技术具有观测范围广，信息量大，获取信息快，更新周期短，节省人力物力和人为干扰因素少等诸多优势，已经成为湿地研究的有力手段。可以提取湿地边界、进行湿地分类、湿地动态变化监测等。

二、遥感影像成果
