【案例分享】经纬M300 RTK+DJI L1，大疆行业无人机破解川西稻城高海拔航测三大难题

近年来，通过无人机航测来完成前期踏勘测绘已经成为交通枢纽建设的一项重要工作。然而，在川西高原，高差巨大的山峦以及高海拔地区的恶劣天气，都为无人机航测工作带来不小的挑战。

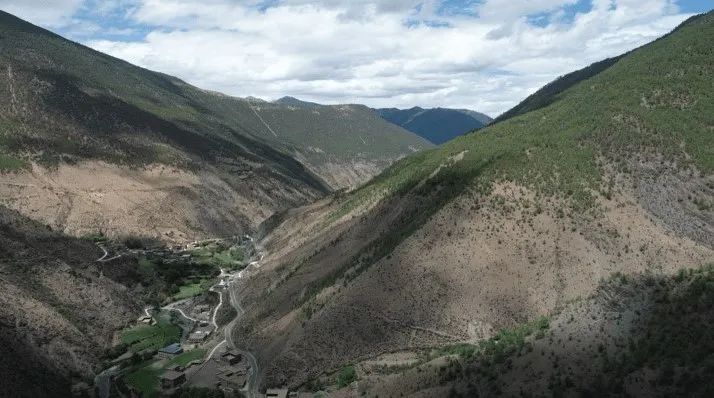

川西高原高落差航测

这次任务，四川省交通勘察设计研究院有限公司联合大疆行业应用的合作伙伴成都九江伟业，通过使用DJI L1搭配经纬M300 RTK、D-RTK 2高精度移动站以及大疆智图，不但快速高效地完成了对稻城县香格里拉镇测区的测绘作业，同时完美地破解了传统高海拔地区航测的三大难题。

海拔高、落差大、风大

稻城县地处青藏高原东南部，测区平均海拔3500米，是典型的高海拔地区。当地空气稀薄，风大高寒，极易出现无人机动力下降以及因突遇大风造成无人机迫降等问题。并且，由于测区位于山谷之中，两侧落差极大，对无人机的稳定性以及飞手的操控能力都提出了更高的要求。

测区范围

然而，这次任务凭借着经纬M300 RTK强大飞行性能，完美地克服了极端恶劣环境带来的挑战。首先，经纬M300 RTK在配备高原静音桨叶的情况下，拥有着7000米的最大飞行海拔高度，这足以应对绝大多数的高海拔地区。并且15米每秒的抗风能力以及较长的续航能力都为高海拔作业提供了充分的保障。

除此之外，经纬M300 RTK的仿地飞行功能，也很好地解决了山区落差较大的问题。在作业前，只要飞手在网上下载好12.5米的公开DEM数据并导入遥控器端，无人机在作业时便可根据地面起伏以相对恒定的高度飞行。仿地飞行不仅可以极大地避免因地面分辨率不均而产生精度问题，同时保障了飞行器的安全和成像质量。

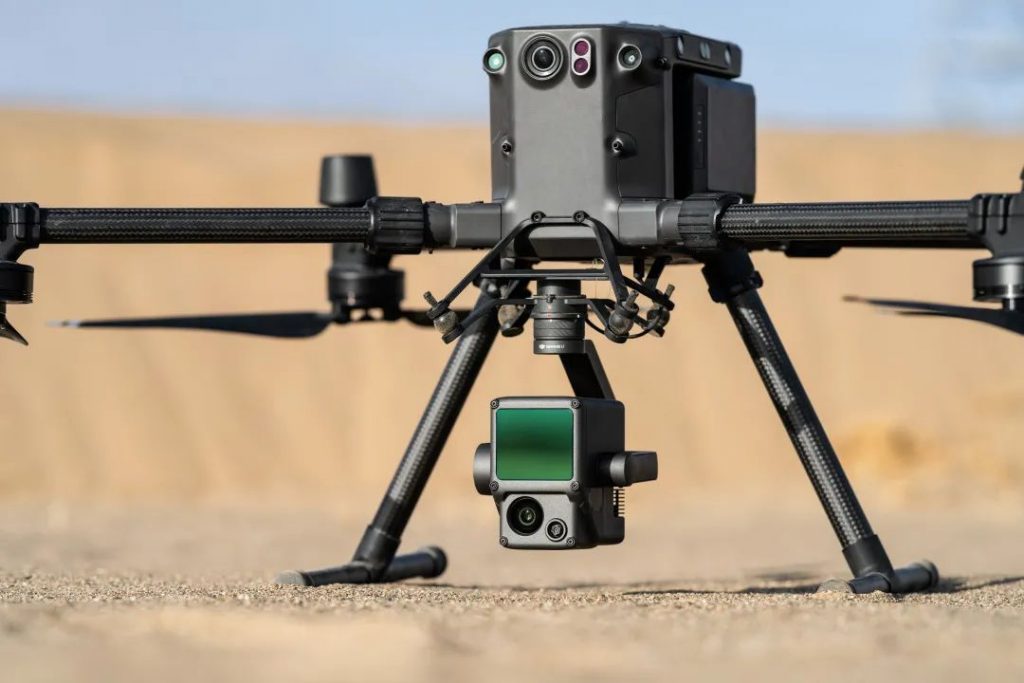

DJI L1激光可见光融合负载

网络RTK信号缺失

当然，高海拔地区除了气候恶劣之外，没有4G网络、没有网络RTK信号覆盖也都是常有的事。此次测区大部分区域为无人区，无网络RTK信号覆盖。且大部分测区为山地，两山夹一沟，难以进行像控点布设。

据此情况，作业人员果断采用大疆D-RTK 2高精度GNSS移动站作为基站提供实时差分数据，架设好基站后再设置里输入已知点坐标，不到一分钟时间，基站便已完成搜星并显示固定解。在D-RTK 2的辅助下，无人机顺利起飞并通过挂载的DJI L1激光雷达获取测区原始数据，从而解决了没有千寻网络覆盖和4G网络所以无法使用网络RTK的问题。

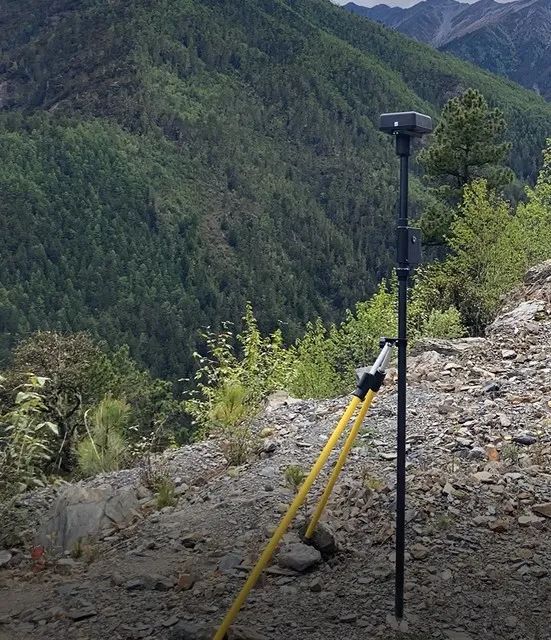

大疆D-RTK 2高精度GNSS移动站作为基站

DJI L1可使用PPK模式进行后差分数据解算。数据采集结束后，将D-RTK 2采集的基站数据拷贝至DJI L1的原始目录下，使用大疆智图做激光雷达点云处理时会自动完成PPK后差分解算。即使飞行过程中无人机与D-RTK2断开连接，依然可以保证数据解算的准确性。

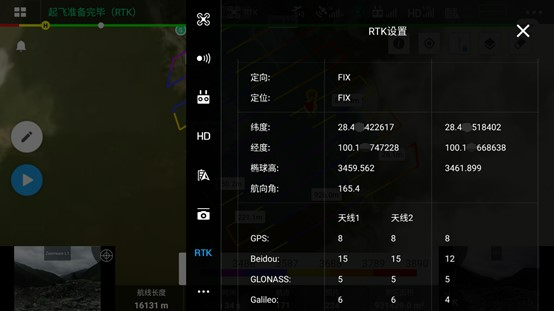

显示固定解即可起飞

植被茂盛

测区地表拥有着大面积的原始森林，植被覆盖率超过80%。那么，如何在不破坏原始地貌及景观的情况测绘出精准的地形图呢？DJI L1给出了令人满意的答案。

凭借DJI L1激光雷达最高支持3次回波的特性，可穿透植被冠层直接探测地表，提取高程精度DEM，快速生产地形图，出色地解决了针对高海拔地区植被覆盖的难题。

此次飞行总耗时3小时10分钟，飞行6架次，航高120米，重叠度35%，获取原始数据58.1G，经纬M300 RTK+DJI L1的组合方案，帮助用户快速高效地完成了对3平方公里测区的数据采集工作。

将数据导入大疆智图进行点云数据解算及正射影像拼接后，数据又在第三方软件里进行一键式去噪、分类输出DEM等操作，最终对数据成果的检查点进行高程精度和平面精度的检查，结果均符合项目要求。

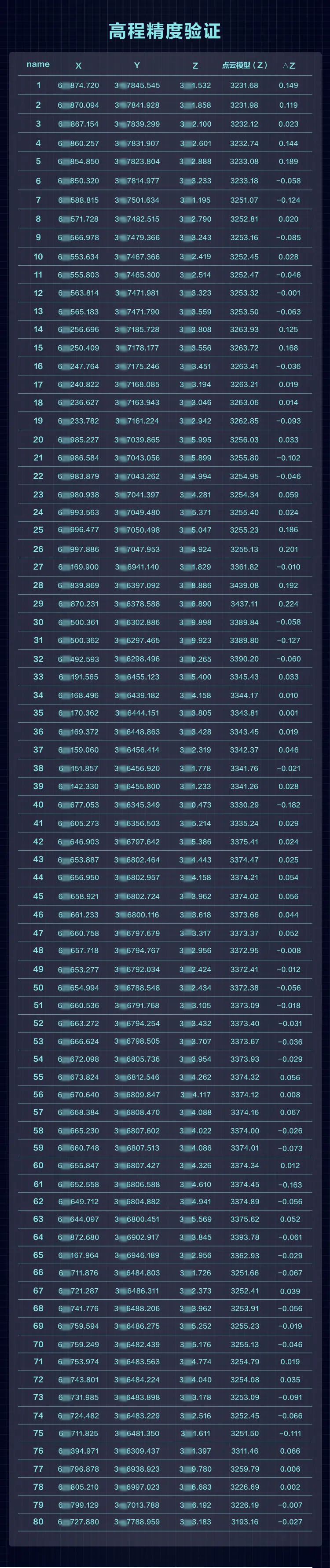

成果检查点高程精度验证

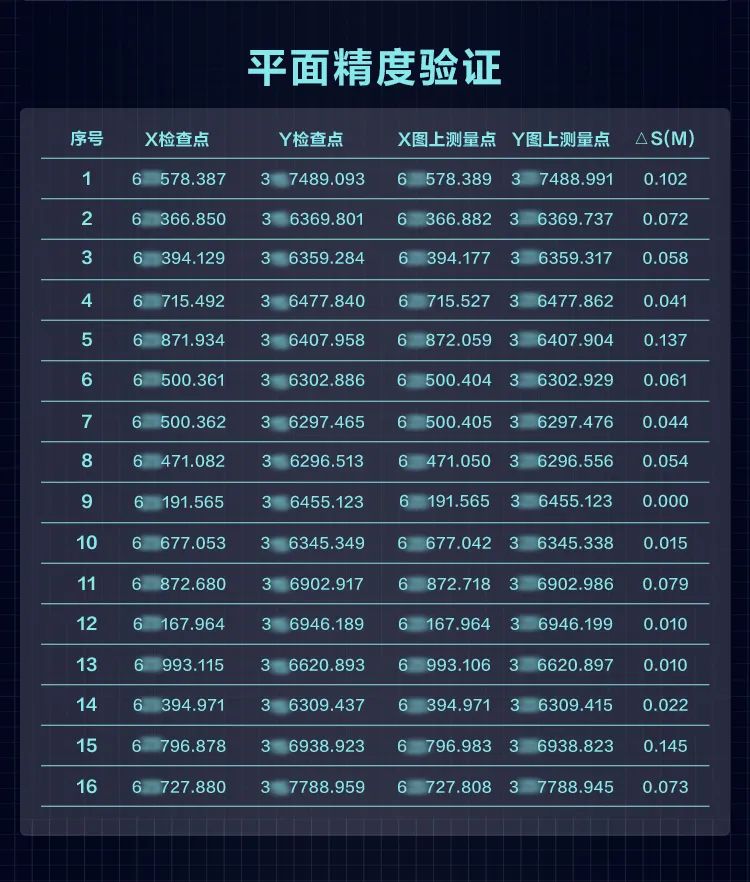

成果检查点平面精度验证

“成果对比展示”

值得一提的是，用户此前一直采用直升机搭载激光雷达进行作业，成本高昂。而更换为经纬M300 RTK+DJI L1的组合后，凭借其灵活便携、操作方便、成本可控等优势，已完成多次高海拔地区航测作业，极大地提升了航测的作业效率，并大幅节约成本。
