施工测量放样小技巧

 随着城市建设的蓬勃发展，全站仪这种比较现金的测量仪器在建筑施工测量放样中的运用已逐渐普及，但在一些经济欠发达地区的建筑施工企业，测量仪器还较缺乏，测量技术力量也还很薄弱，降低了施工质量。笔者根据现场的施工经验，发现运用一些简单的工具和理论知识是完全可以做到的。下面介绍几个施工测量放样的小技巧。

一、角度测量

1、直角测量

 通常直角放样的情况较多，当进行直角放样时，准备一根长7~8m、截面尺寸为3cm*3cm的方木条，两端各钉一颗铁钉穿过方木。也可以用一根直径为19mm的镀锌水管，两头加木塞，然后在两端木塞上各钉一颗铁钉穿过木塞。

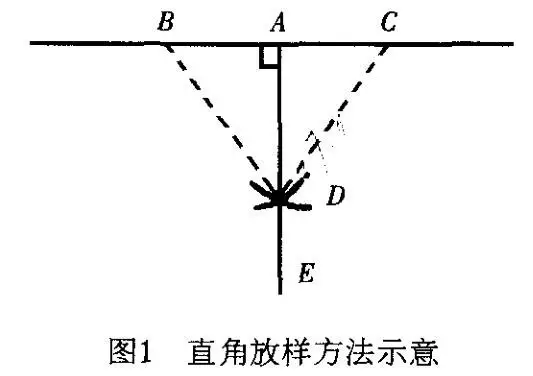

 在一条直线上A为直角转角点，操作时在A点两侧对称任意取两点B和C，即AB=AC（长1~2m），在B和C两点上各钉一个小木桩，木桩露出地面长3~5cm，然后在桩面上用笔定出B和C两点，将方木条的一端钉尖对准B点和C点，在BAC直线的大约垂直方向D点地面上放一块木板，再用方木条的另一端钉尖在板上画圆弧，BD和CD圆弧的交会点D与A连线即为BAC连线的垂线，在AD方向上按图纸距离打一个小木桩，在桩面上定出E点，这样∠BAE=∠CAE=90°（图1）。

 用同样的方法，在另一端求出E'点，那么AEE'A'就是图纸放样的外廓尺寸了。这里需要说明的是，如果图纸里的房屋尺寸较大，为了保证放样尺寸的误差在允许范围之内。

方法一：是将方木条或镀锌管加长到所需要的长度；

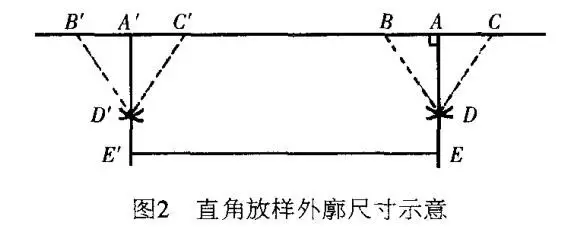

方法二：是将房屋的外廓分成若干个长方形或正方形，然后用上述方法将这些长方形或正方形全部放出样来，组成一个大长方形或正方形为房屋的外廓尺寸，这种方法就是运用了数学中用圆规作一条直线的垂直线原理（图2）。

2、任意角测量

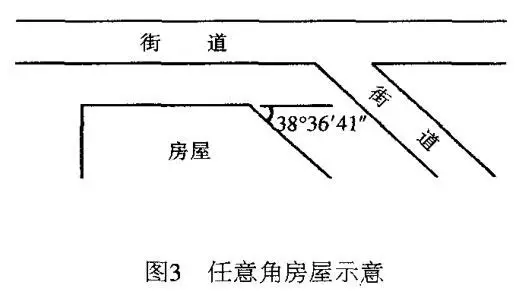

有些房屋因邻街而建或者因造型的需要而形成任意角（图3），怎样将任意角准确地放出样来呢？

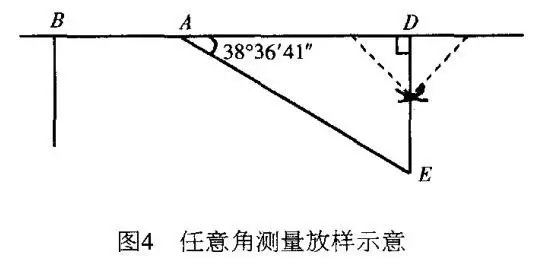

       在BA线上延伸一段线段，在延伸的线段上任取一点D，使AD长度为一整数（图4），然后先把AD*tg38°36′41″=DE，这样∠DAE就是放样出来的任意角，满足设计图纸要求。这种方法就是运用数学中三角函数的正切原理。

二、标高测量

 运用水准仪测标高时，对一些房屋转角的位置，需要多次转移仪器，比较繁琐。使用一根铅笔粗细、长度为20~30m的塑料透明胶管，在管中装满水，管内不能有气泡，将胶管一头的水平面对准已知的标高位置，当水平面静止后，这个水平面就是测量出来的标高。这个方法就是运用物理学中在同等大气压下，想通的水管里的水平面都是等高的原理。

三、线段的引伸放样

 通常在房屋建筑施工中需要进行线段的引伸放样，比如各龙门架上的直线要引伸到地面上去；地面上的轴线要引伸到柱或墙上去，在地面上、柱或墙上定好点后用墨线弹好，使下一道工序能够进行施工，使用的工具有经纬仪或线坠。按照笔者的实际操作经验，在进行水平面的线段引伸时，不需要用经纬仪或线坠。

     当龙门架上拉好的线要引伸到地面上时，将一个装有半盒墨汁的小盆放在要引伸的线下面，当拉线和墨汁里成像的线重合时，在地面上定一个点和拉线、成像线重合，这样比使用线坠或仪器快捷而且准确；当地面上的轴线要引伸到柱或墙上时，用线坠对准地面轴线后，在线坠线的前面柱或墙上放一块小镜子，目视线坠线和镜里的成像线重合时，在柱或墙上定一点与线坠线、成像线坠线重合，这样就不会因为人站立的位置不同而得出不同的点。另外，倘若线坠对准地面轴线向上面楼层引伸时有障碍物不能通过的话，那么将线坠线移至轴线旁边向上面楼层能够通过障碍物的地方，在柱面或墙面的同一平面旁边设一龙门板，用同样的方法在龙门板上定点，首层点到轴线有多少距离，二层点按此距离定出二层的轴线，往上的楼层依此类推。这个方法就是物理学中运用物体和成像的连线与镜面均垂直的原理。
