【案例分享】徕卡探地雷达DS2000在自来水管线方面的应用

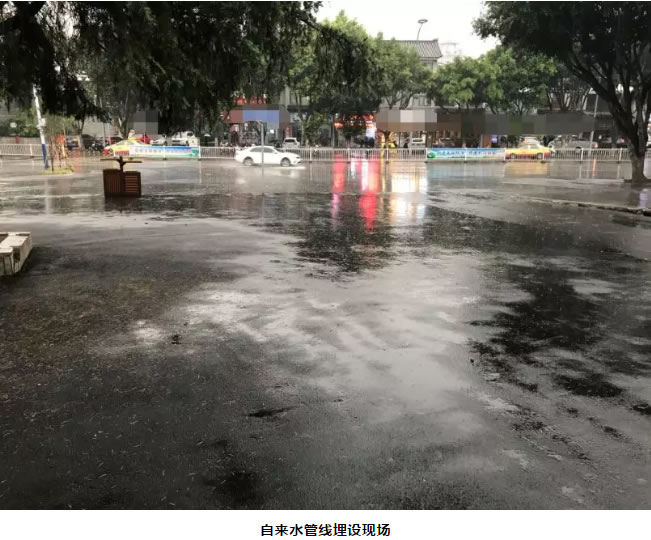

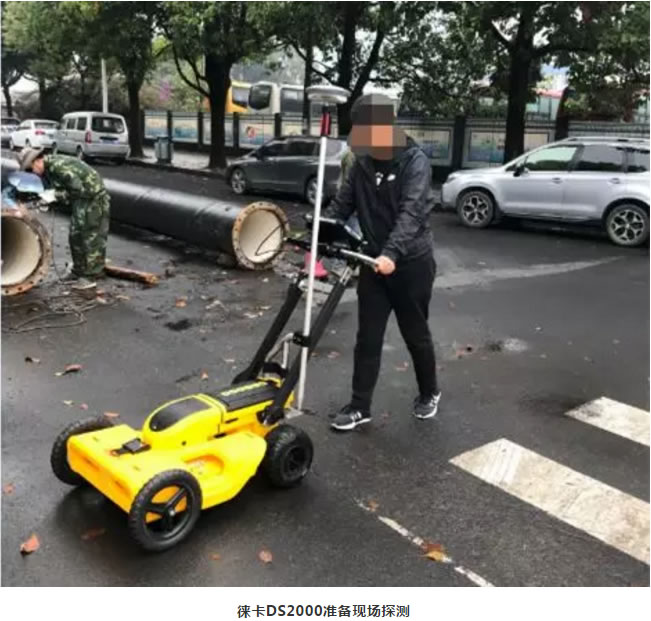

（1）从探地雷达原理来讲，地质条件越干燥，作业效果越好。而尽管作业现场刚下完雨，但徕卡DS2000探地雷达依旧有信心完成任务。

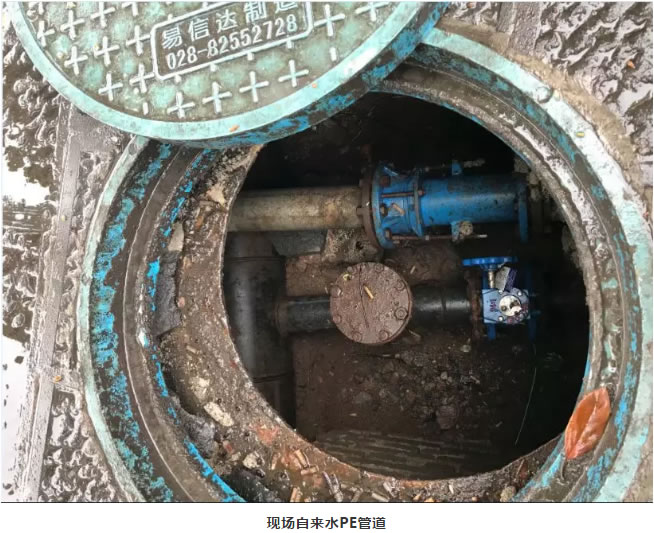

（2）现场需要查找的自来水管线属于PE管，管径为315mm，深度为1.2m左右，目前知晓的只有井口的位置，而需要知道管线具体位置，以便进行开挖。

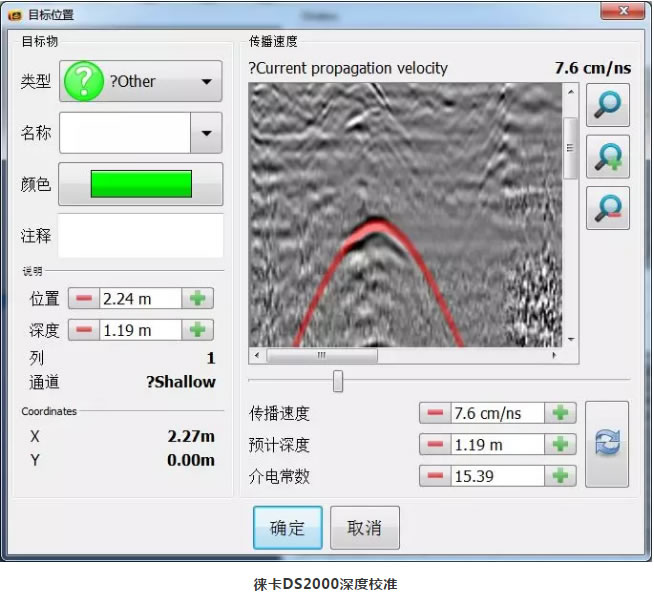

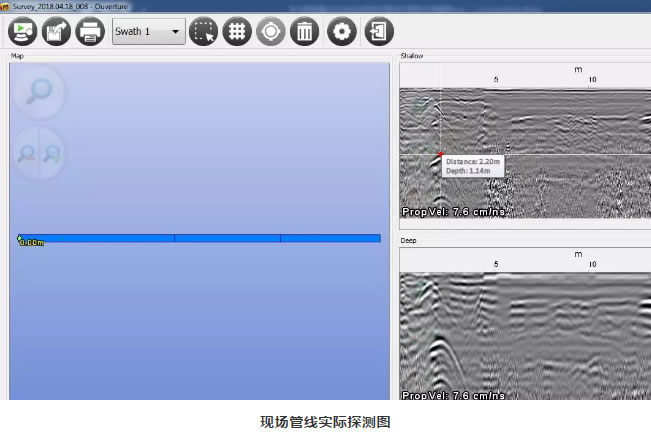

1、先使用已知点，将徕卡DS2000的雷达图像进行深度校准，将测得的已知管线的深度数据校准为实际数值1.19m。

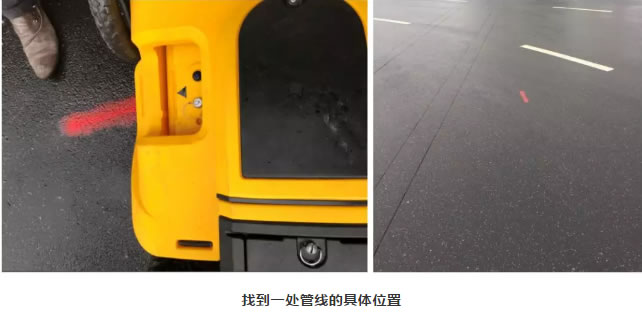

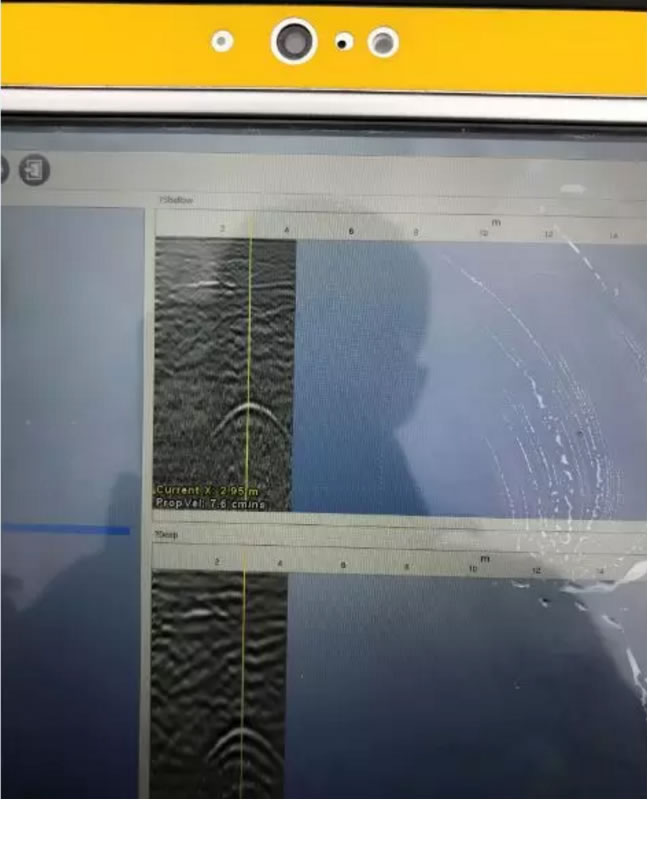

2、然后根据已知井口的管线大概方向，纵切推动小车，寻找管线。在找到管线的位置处以红色油漆进行标注。

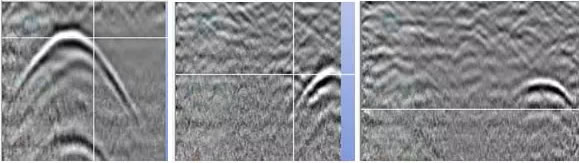

3、通过深度与管径进行双重检核。根据图像判断管线的直径约在300mm左右。确定该管线为我们需要找的目标管线。

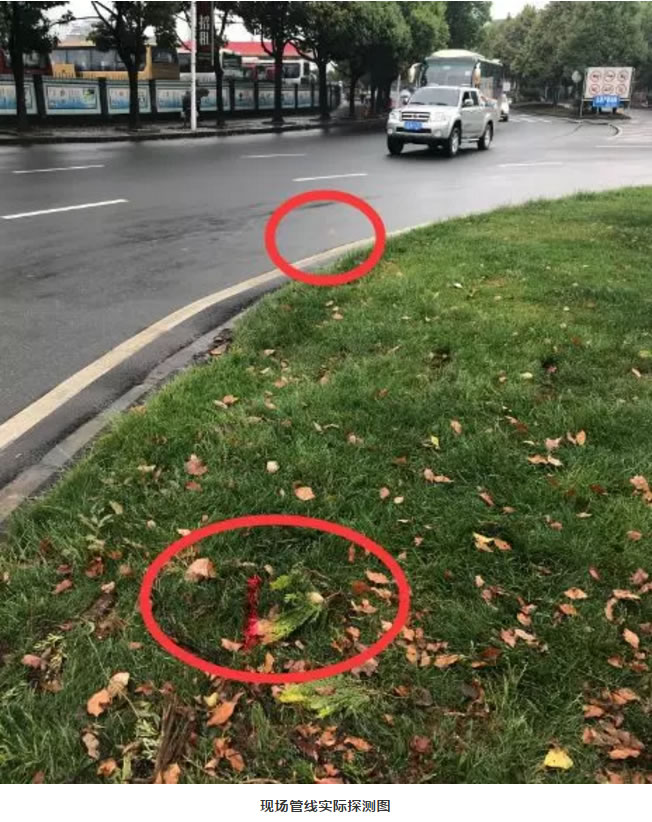

4、根据开始探测到的2个点，我们确定了管线的大概走向，继续完成探测（下图红色标记处为探测到的自来水管线位置）。

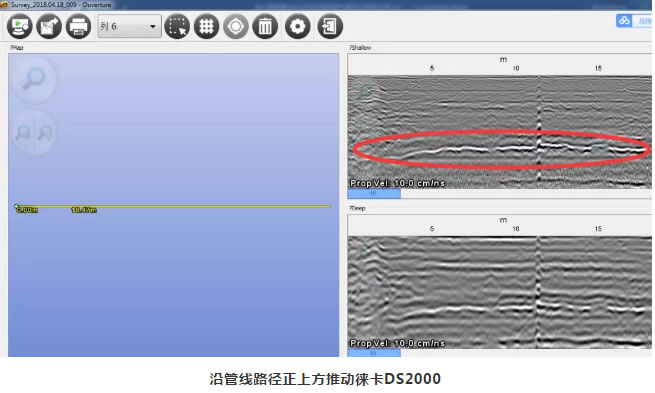

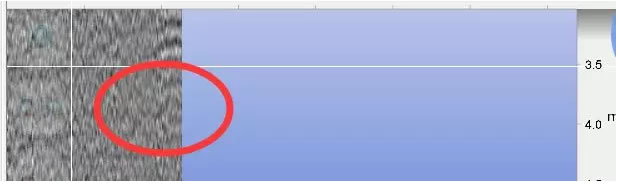

5、为再次验证徕卡DS2000探测到的自来水管线的正确性，我们沿着管线正上方的路径推动徕卡DS2000，终发现一条很明显的雷达图像，根据深度终确认了该条自来水管线的走向与深度。
