防汛应用 :汛情侦察 -协同作业 -汛情评估
防汛应用
汛情侦察
防汛工作岸线长,人工巡检效率较低,且存在安全风险。经纬M30轻巧便携、具备高防护等级,可应对恶劣天气。高质量远距离图传为大范围防汛提供了技术基础,实现险情及时发现、处置
经纬M30T 无惧风雨
堤坝巡察
汛情水位上升流速加快,对堤防产生较大冲击,因此汛情期间堤坝的巡检尤为重要,无人机具备视角灵活、全天候作业、可见光与热成像结合、航线复飞等特点,实现对堤坝高频率、多角度巡检
可见光与红外巡察
防汛应用
信息多点共享
防汛现场无人机画面直播,实时回传至前端指挥部和后方指挥中心,通过司空2云平台进行多终端数据同步,实现信息多点共享
汛情信息共享
数字成果回传
各场景中无人机拍摄的照片、全景图、视频及时上传至大疆司空2云平台,及时在线查看、存档
查看前线全景图
防汛应用
任务标注与分发
基于云平台数字模型制作电子地图,合理部署防汛力量。在模型上,可进行标注、数据测量等操作,快速进行各项任务的标注与分发,形成“一张图”协同防汛
作战地图
汛情评估
通过司空2云平台,基于模型可进行在线测量,包括直线距离,区域面积,具体点位信息等。通过这一系列功能,协助一线测量受灾面积,决口跨度等信息,助力汛情评估,为指挥决策提供重要依据
标注测量
科技创新,提高生产力
水政执法 :河湖巡察 -违法取证 -禁渔执法
河湖巡察
水政执法部门河道巡察需记录河道附近的排污口、施工工地、垃圾堆放等情况。通常河道长、路难走,工作辛苦
执法人力少
人力较少,但需要执法巡察监管的覆盖范围却非常广
违法行为隐蔽
大部分的河流不能通过坐船的方式巡河,部分问题无法发现
整改核查管理难
缺乏数字化管理手段,水政执法问题巡察效率有待于提高
河湖巡察
作业流程:
①针对河道情况规划自动执行航线任务
②无人机自动进行高清图像视频等数据采集
③通过司空2平台生成数字底图,对问题标注记录
④后续用无人机巡察对比,对整改情况进行验收闭环
河湖巡察
设定航线任务,沿河道巡察自动飞行,对重要区域生成数字影像,打点标识关键点信息,记录疑似排污、违建等信息
河道数字影像
通过司空2云平台,生成河道2.5D数字影像
实景图片叠加
直观呈现水域问题及其周边环境的情况
问题在线标注
位置信息在线标注,数字化归档,后续整改阶段方便核查比对
河湖巡察
排污精准定位
可见光与热成像相机结合,精准定位排污口,并通过激光打点标识
尤其是夜间偷排,可见光无法观察的时候,热成像画面依旧清晰可见
河湖巡察
违建执法取证

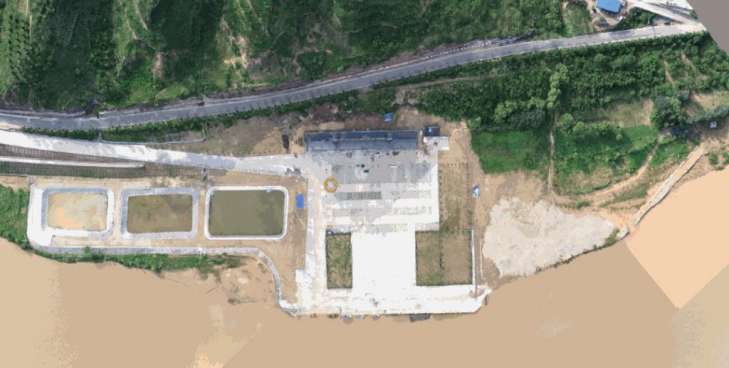

陕西省吴堡县黄河岸边,违规侵占河道建设拐上古渡码头,影响防洪安全,无人机航测三维建模,测量违建面积、土方量等信息,督促整改并阶段性检查成果,最终整改合格,恢复河道过洪能力
禁渔执法应用
《长江十年禁渔计划》
从2020年1月1日起农业农村部发布《长江十年禁渔计划》,要求长江干流和重要支流,最迟2021年1月1日起实行为期10年的禁捕,期间禁止天然渔业资源的生产性捕捞
无人机禁渔应用
长江流域各地农业厅、局,公安,水利等多部门联动,大力展开禁渔行动,过程中采用无人机日夜禁渔巡察,将无人机作为各部门强有力的科技工具,持续提高执法效率
水利航测 :河道整治 -水域确权 -工程测量
河道整治
项目背景
安徽合肥市水利建设项目——石达圩达标整治工程,某设计院使用 禅思 L1 测量圩堤沿线地形地貌情况,为工程设计提供依据
图 禅思 L1采集的点云模型
成果需求
地形图:堤防1:1000带状地形图
堤防纵断面图:竖向比例1:100,横向比例1:1000
堤防横断面图:竖向比例1:100,横向比例1:500
河道横断面图:每隔500m测量一个完整河道横断面
图 经纬 M300 RTK 搭载 禅思 L1
数据来源:安徽博冠
河道整治
航测作业流
• 布设 26 个检查点
• 经纬 M300 RTK + 禅思 L1航带飞行,3 架次采集 9 公里河道数据
• 大疆智图生成 las 点云
• 使用第三方软件(天宝 TBC 结合 CASS)生成地形图及断面图
高程中误差:4.5cm
26 个检查点高程中误差 4.5cm,完全满足业务要求
河道整治

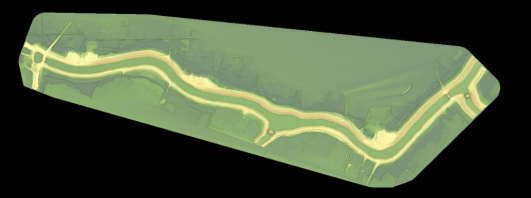

图 禅思 L1 滤波后生成的 DEM
图 工程断面图
甘孜州水利局理塘河道确权
项目介绍
开展河湖管理范围划界工作是全面贯彻落实中办、国办《关于全面推行河长制的意见》《关于在湖泊实施湖长制的指导意见》等重要文件精神的具体落实,是切实加强河湖水域岸线管理的重要举措,是精准实施一河一策保护治理的重要依据
业务需求
对甘孜州理塘河甘孜段进行河道管理范围划定工作,需其测绘要求需要达到1:2000 和 1:10000 比例尺测绘需求,用作河道现状清理、洪水分析计算等
项目背景
测区特点
• 理塘河甘孜段全长 287.1KM,其中 180.7KM为城区及主要乡镇
• 横跨 2 个县,80 余个乡镇
• 海拔从 3000 米到最高的 5000 米
• 高原地区天气多变
作业难点
• 自然原因:高落差,气候复杂多变,多风多雨, 大部分测区两山夹一沟,山谷斜距至少70°
• 社会原因:近一半为无人区无网络RTK信号覆盖
• 经济因素:作业时间紧,任务重
• 传统测绘或固定翼航测的痛点:无 RTK 覆盖,地形复杂,无法人工测量
数字化成果
水土保持 :图斑复核 -工程监督 -航测调查
图斑复核
经纬M30T 便携精悍
海河委 图斑复核
水利部下发疑似违规的扰动图斑,水行政主管部门需完成现场复核工作,按要求采集图斑的影像数据
地形复杂区域,人力很难采集数据,通过无人机快速抵达图斑点位,高效采集影像数据,进行图斑复核
水保工程监督
协助美丽乡村建设
水利部海河水利委员会通过无人机协助美丽乡村规划设计,进行航测生成数字模型;检查施工进度,工程建设有无按照既定水保设计方案执行,村庄道路交通、路灯、广场等基础设施,确保满足水保标准,工程成果直观呈现
航测调查
水土保持大范围航测调查
水利部海河水利委员会通过无人机航测进行水土保持调查,先利用带有高精度RTK定位无人机外业航测数据采集,再内业通过内业处理生成二维正射模型基于模型成果提取农田、村庄、山体等关键地理信息,进行水土保持相关数据分析,极大的提升了水保调查工作效率
经纬M300 RTK + P1
水库巡检 :坝体巡检 -水面巡检 -周界巡检
坝体巡检
利用无人机沿着水库坝体规划自动化航线,进行坝体精细化巡检,发现水库坝体表面风化、腐蚀的情况,然后及时进行除险加固,确保水库安全长效运行
经纬M30T 强劲高效
水面巡检
通过无人机进行水库巡检过程中,发现水库水面有人违规游泳、钓鱼情况;附近在施工,存在疑似排污水体情况
周界巡检
通过无人机水库周界进行巡检,检查周界有无损坏、变形、缺失、遭到入侵故意破坏等情况
无人值守巡检方案 :创建航线 -任务下发 -自动巡检
无人值守巡检|大疆机场
轻量一体化设计
相较于其他市面产品,大疆机场更加小巧,占地面积不足1平方米。
展开状态:长1675 mm,宽895 mm,高530mm(不含气象站)
闭合状态:长805 mm,宽895 mm,高840 mm(不含气象站)
重量:仅90kg
日夜兼程
大疆机场搭配TEC空调系统可在-35°至50°的环境中正常作业。
无惧风雨
整体系统具备IP55的防护等级,核心部件具备IP67的防护等级,降落风力可达12m/s。
无人值守巡检|高效作业
快速轮转作业
为了对大疆机场进行了适配,经纬 M30 系列机场版在普通版的基础上,在脚架位置配备了快充接口和充电管理模块,仅需25分钟便可将无人机电量从10%充电至90%
覆盖广阔
大疆机场使用O3图传行业版,且支持4G图传链路,同时搭配使用的机场版M30满电状态下续航时间长达40分钟,使得机场有效作业半径可达7km
无人值守巡检|河道航线
无人值守巡检|任务下发执行
无人值守巡检|数据成果
大疆无人机水利行业价值
① 精准执法数据采集
② 安全直观汛情呈现
③ 高精度水域航测
④ 高效水土数据调查
⑤ 助力水库除险加
固
