杜甫江阁位于湖南省长沙市河东城区西湖桥,地处湘江路中段和西湖路交界处,江阁是纪念诗圣杜甫所建,主阁有4层,建筑面积3800多平方米,位于湘江风光带上,是一个标志性建筑。观之:阁高楼重,影织遥帆;飞檐走龙,栉比鳞次;雕梁画栋,耀眼流金;诗赋书画,豪气大观。临江一边无遮挡可鸟瞰橘子洲全景,正面紧邻主干道湘江路,左右连接沿江风光带,游人如织,正因如此,杜甫江阁的数据获取及文物保护工作有相当高的难度。

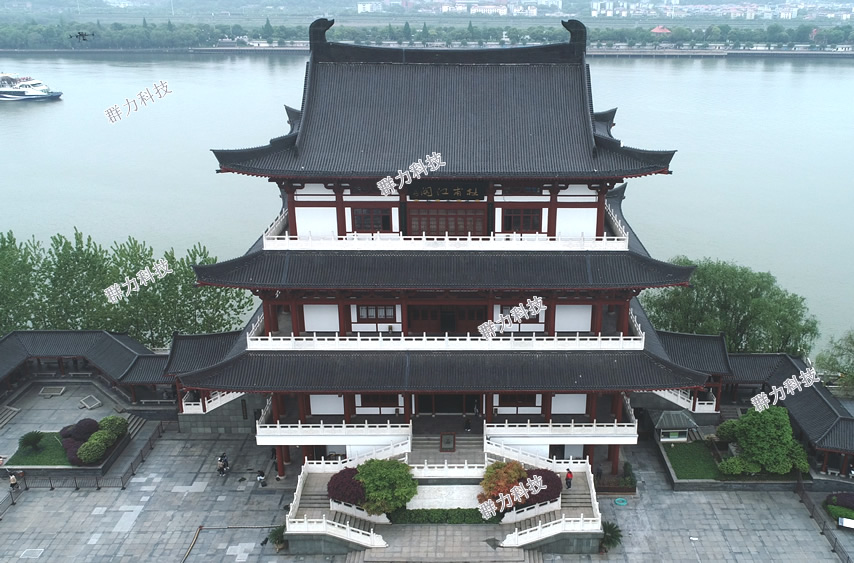

杜甫江阁
作业前期,长沙群力测绘科技有限公司与杜甫江阁管理处沟通协商后,通过正常程序申报当天作业空域,得到批准后于4月某日,群力科技技术团队携带大疆M300搭载全画幅相机P1智能摆模式获取杜甫江阁粗模。无人机相对地面高度:60m,航向重叠:80%,旁向重叠:70%。航飞智能摆拍获取照片102张、 立面航线照片数量1162张、手动补拍照片数量486张,总计:1750张。约3小时小时完成所有的影像资料采集。采用国内先进的三维建模软件【大疆智图】约8小时完成实景三维模型交付。丰富且生动的实景三维模型,高度还原了杜甫江阁的结构及精美的细节,为江阁的修复及数字存档提供了可靠的依据。
立面航线参数如下:
GSD:2mm 相对立面距离:16m 旁向重叠:80% 航向重叠70%
低点高程:40m 高点高程:60m 航线速度:3m/s
镜头俯仰角:-5°/10°(两个角度分别飞行)
M300遥控器实时录屏

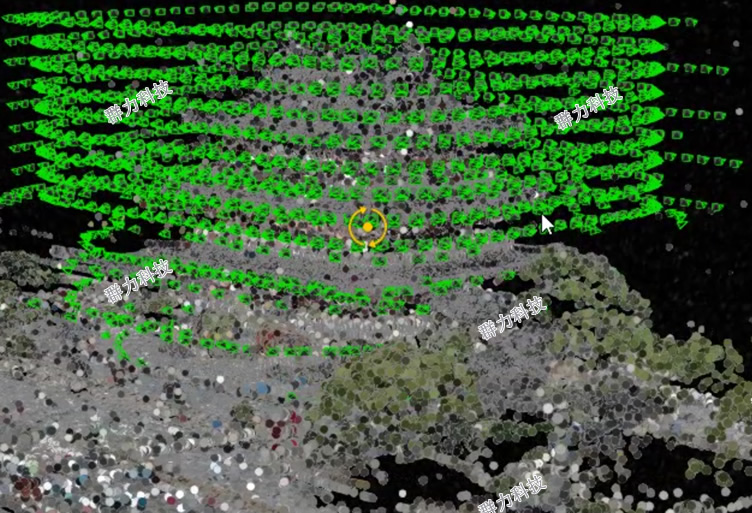

立面航线

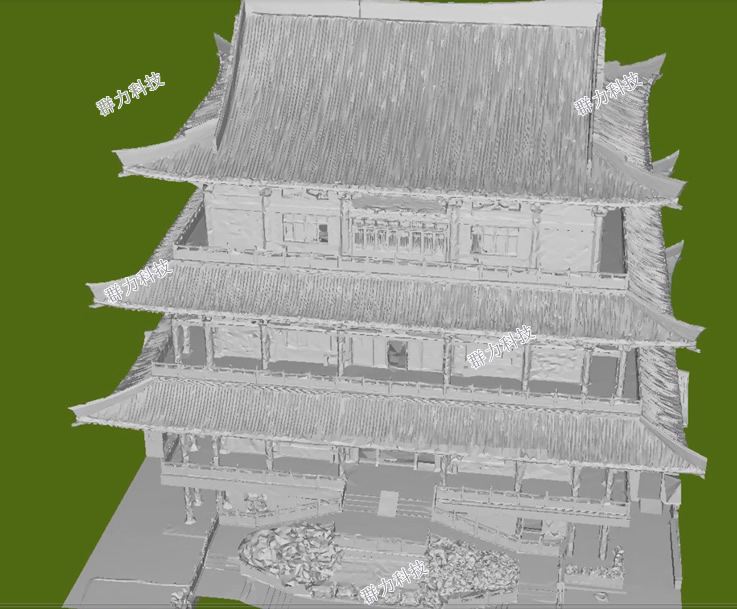

杜甫江阁白模展示

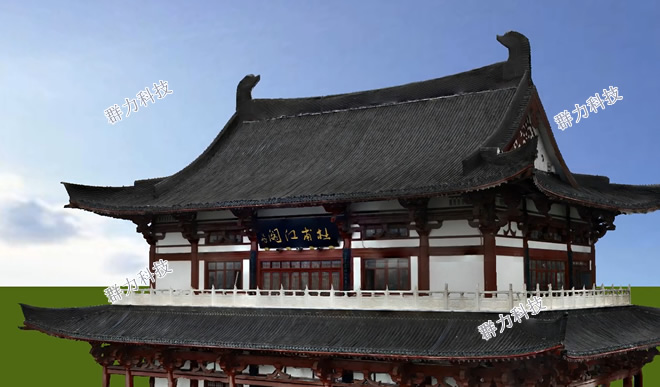

实景三维模型展示

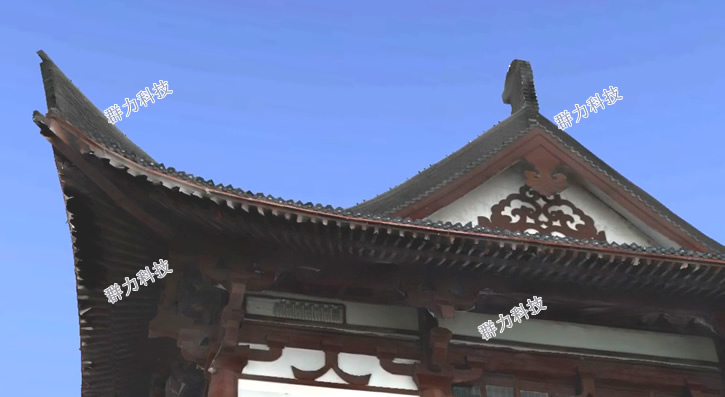

模型细节展示-屋檐展示

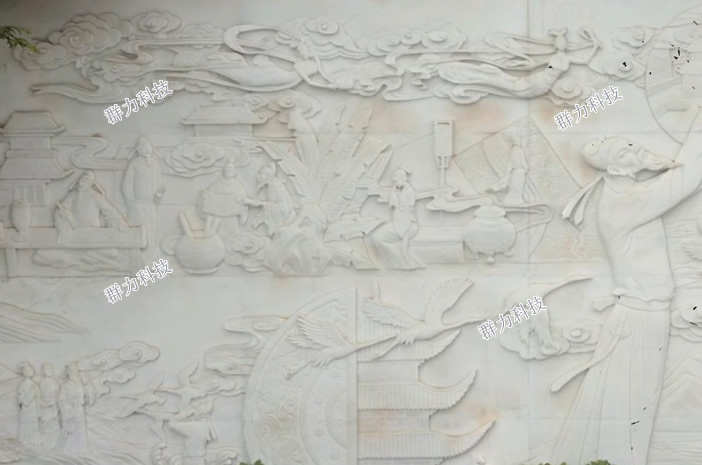

模型细节展示-浮雕展示

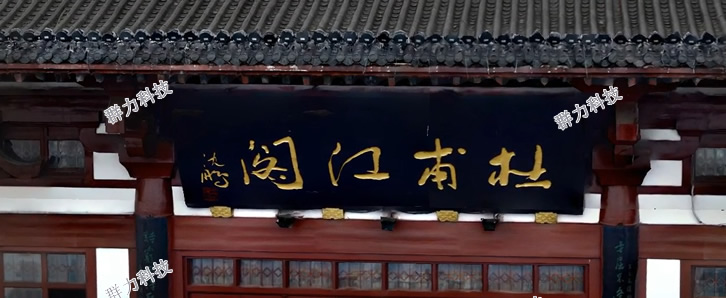

模型细节展示-文字展示
另外,当天我们还针对杜甫江阁进行夜间飞行建模,禅思P1夜间拍照效果以及大疆智图软件对夜间照片进行三维模型重建的一个展示,采用的是P1的智能摆拍模式,飞行高度达80m,ISO设置为自动,航向重叠、旁向重叠、飞行速度等参数都是采用的相机默认参数,总共采集139张照片,使用大疆智图花了32分钟完成了夜间初模的重建,由此证明了大疆智图可以实现对P1拍摄的夜间照片进行三维重建的强大功能。

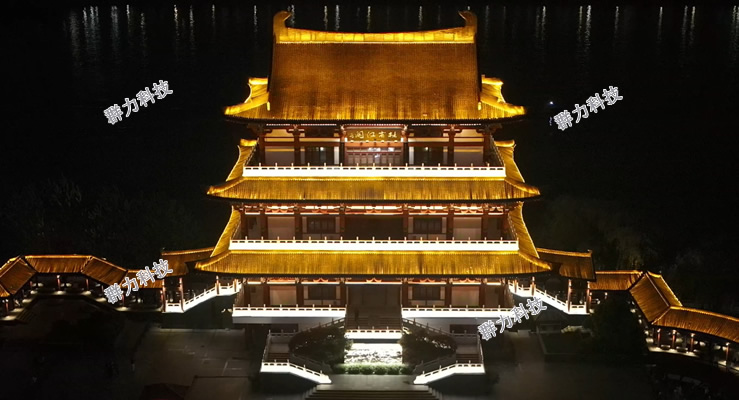

杜甫江阁夜景
古建筑是一个国家和民族历史的见证,携带着历史的信息,具有历史、科学和艺术的价值,这些信息是我们认识、研究、欣赏古建筑的基础,我们不断的通过古建筑去解读和认识这些历史。如何实时监控保护文化瑰宝,是人类一直努力的方向,现在随着科技的进步,人们对古建筑的数据采集也越来越快捷、全面。
