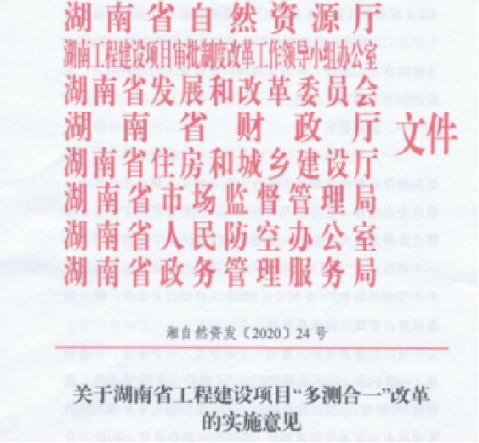

“多测合一”,从2020年上半年开始成为测绘行业的热频词汇。确定的在建设工程项目审批改革中的一个重大改革事项,更是测绘行业承担的重大改革任务之一。近期,长沙群力测绘科技有限公司应测绘管理科要求对株洲汽博园区域内进行了多测合一测试,并对试点成效、信息解决方案等进行了深入研讨。尽管相关政策仍正在形成中,但业界普遍感受到“多测合一”改革已蓄势待发。现在就和大家一起分享一下M300 RTK在多测合一项目中的免相控成果。
项目简介:

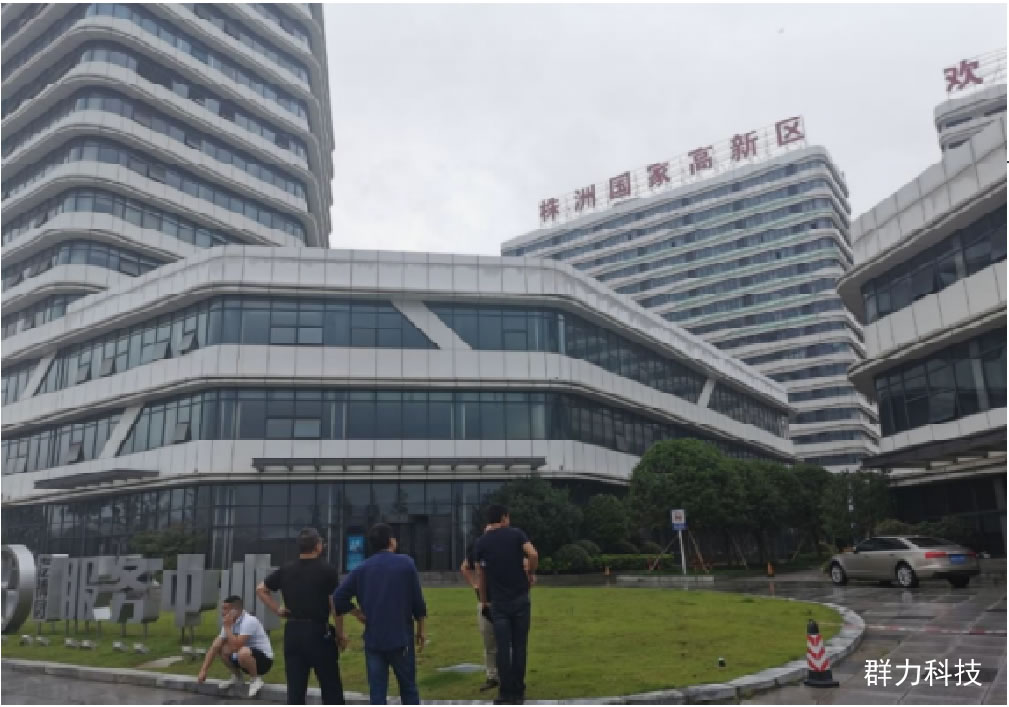

项目位于株洲汽博园区域内,面积约为0.15平方公里。区域内楼高8-18层(预估楼高80m)。根据具体情况及业主要求,设计本项目实景三维及1:500地形图测量推荐方案。
技术标准
1)《低空数字航空摄影规范》 (CH/Z 3005 - 2010)
2)《低空数字航空摄影测量外业规范》(CH/Z 3004-2010)
3)《低空数字航空摄影测量内业规范》(CH/Z 3003-2010)
4)《无人机航摄系统技术要求》(CH/Z 3002-2010)
5)《无人机航摄作业基本要求》(CH/Z 3001-2010)
6)《地籍调查规程》(TD/T 1001-2012)
7)《定位系统实时动态测量(RTK )技术规范》(CH/T 2009-2010)
8)《数字航空摄影测量控制测量规范》(CH/T3006-2011)
9)《测绘作业人员规范》(CH 1016-2008)
10)《测绘成果质量检查与验收》(GB/T 24356-2009)
11)《数字测绘成果质量检查与验收》(GB/T 18316-2008)
12)《测绘技术设计规定》(CH/T 1004-2005)
13)《测绘技术总结编写规定》(CH/T 1001-2005)
采用设备和处理软件:
序号 | 软硬件名称 | 型号 | 备注 |
1 | 飞行器 | 经纬M300 RTK | |
2 | 相机 | 赛尔PSDK 102S | |

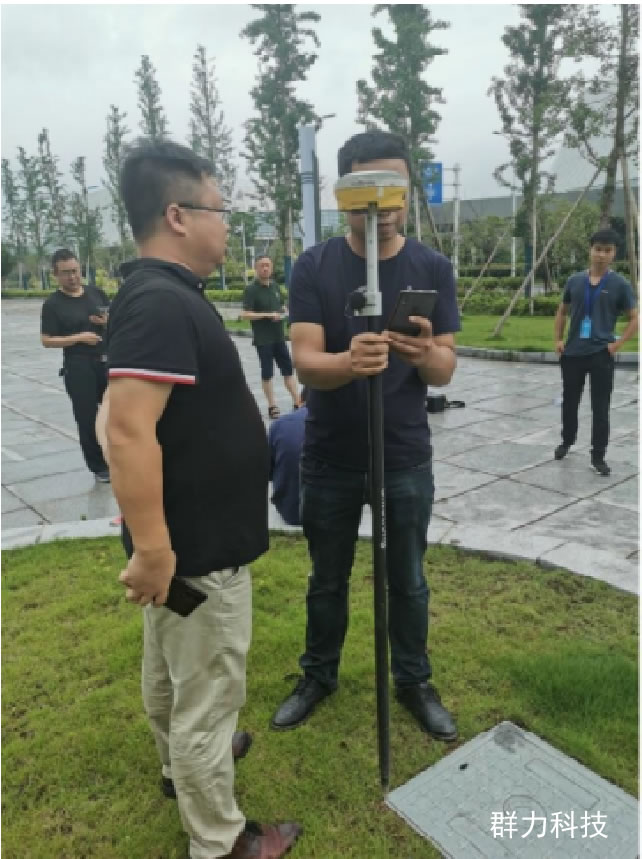

3 | GPS | 合众思壮G970II | 做检查点 |
4 | 数据处理软件 | 大疆智图测绘版 | 生产三维模型 |

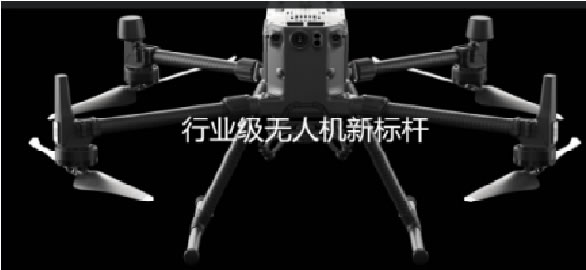

飞行器:经纬 M300 RTK
摄影设备: PSDK102S五镜头倾斜相机
处理软件——大疆智图

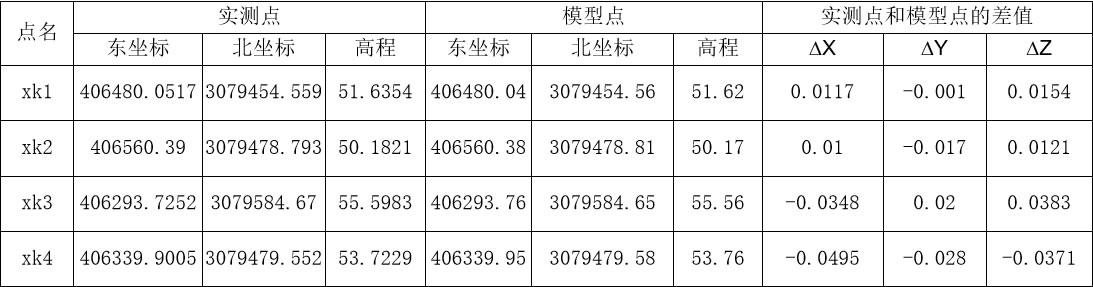

模型数据与实测数据相对比
项目成果

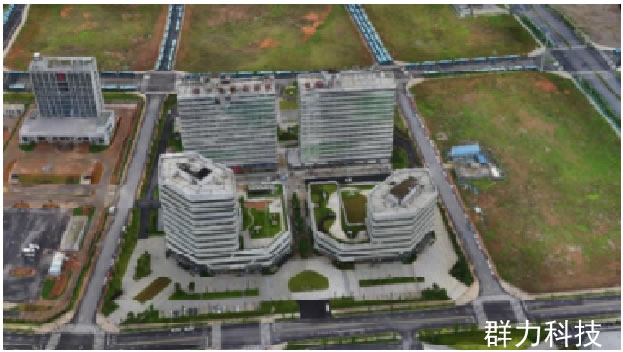

1、三维模型成果
2、正射影像成果
3、地形图成果
4、测绘成果报告。
项目总结
1、测绘仪器设备:M300RTK无人机一架、 PSDK102S倾斜相机一个、集思宝 GPS1台等
2、人员配备:测量1人,飞手1人,数据处理 1人,地形图绘制 1人。
3、要求进场后30个工作日完成。实际工期:测量及航飞 1个小时,数据处理 :15小时,地形图绘制 1人/天,数据拷贝及资料检查约0.5天。
结论
从以上测试结果来看,使用M300 RTK搭配赛尔102S相机,凭借M300 RTK的高续续航能力,一个架次可以执行1.5cm地面分辨率的航测任务,避免重复测绘,减轻企业负担,实现“一次委托、统一测绘、成果共享”。
结尾
群力测绘公司依托自身在测绘信息化行业十多年的技术积累,结合多测合一测试成果,精心打造多测合一信息化管理,为国家推行多测合一工作改革贡献力量。
